توسعه فناوری نمایشگرهای LED مینی/میکرو COB در سال 2022

همانطور که می دانیم، نمایشگر COB (Chip-on-board) دارای مزایای کنتراست فوق العاده بالا، روشنایی بیشتر و طیف رنگی وسیع تر است.

در فرآیند توسعه از نمایشگرهای با فاصله پیکسلی کوچک به نمایشگرهای با فاصله پیکسلی میکرو، بسته بندی SMD اصلی در شکستن محدودیت فاصله پیکسلی کوچکتر دشوار بوده است و همچنین تضمین قابلیت اطمینان و حفاظت بالاتر نیز دشوار است. نمایشگرهای با فاصله پیکسلی میکرو به فناوری COB برای پشتیبانی از توسعه نمایشگرهای با فاصله پیکسلی میکرو که فاصله پیکسلی آنها کمتر از P1.0mm است، نیاز دارند.

نمایشگر COB فرآیند بسته بندی flip-chip را اتخاذ می کند که در مقایسه با نمایشگرهای فناوری SMD معمولی، مسیر اتلاف حرارت کوتاه تری دارد و برای هدایت گرما مناسب تر است.

با بلوغ مداوم فناوری های پردازش سطح COB و فناوری اختلاط تراشه، محصولات نمایشگر LED با استفاده از تراشه های flip-chip کوچکتر از 100 میکرون، محصولات نمایشگر امیدوارکننده تری در آینده خواهند بود.

نمایشگر LED مینی/میکرو COB P0.9 یک محصول بالغ است که تولید انبوه شده است.

در سال 2019، ظرفیت تولید انبوه نمایشگرهای زیر P0.9 هنوز نسبتاً محدود بود. از یک سو، تقاضای بازار نسبتاً محدود است و ظرفیت پشتیبانی زنجیره صنعتی نیز کافی نیست.

تا سال 2021، با پیشرفت فناوری بسته بندی، بهبود راندمان و کاهش سریع هزینه تراشه های LED و غیره، تقاضا برای محصولات زیر P1.0 به تدریج به یک بازار محبوب تبدیل خواهد شد و محصولات Mini LED نیز به بازار بالا رده تا بازار میان رده و بالا رده نفوذ خواهند کرد، از نمایشگرهای حرفه ای تا نمایشگرهای تجاری و سپس به حوزه غیرنظامی، گام به گام تغییر کرده است.

تا سال 2022، از نظر فرم بسته بندی، چه COB، چه چهار در یک و چه دو در یک، مشکلی برای عرضه دستگاه های دیود P0.9mm وجود ندارد و هم ظرفیت تولید و هم بازده را می توان تضمین کرد.

با این حال، به دلیل عوامل قیمت، از بازار فعلی با فاصله پیکسلی کوچک، بازار محصول P0.9 هنوز نسبتاً در برخی از کنفرانس ها، پروژه های اتاق فرمان و نظارت دولت یا شرکت های بزرگ دولتی متمرکز است و P1.2-P1.5 هنوز جریان اصلی بازار با فاصله پیکسلی کوچک است.

اما این وضعیت در حال بهبود است و سناریوهای کاربردی محصولات نمایشگر مستقیم P0.9 Mini به طور مداوم در حال گسترش است.

فاصله پیکسلی حدود P0.7 نمایشگر LED به جریان اصلی نسل بعدی تبدیل خواهد شد.

P0.7mm می تواند وضوح 4K را برای صفحه نمایش 100-200 اینچی دریافت کند

اندازه بین 100-200 اینچ یک بازار کاربردی بالقوه بزرگ جدید برای نمایشگرهای با فاصله پیکسلی کوچک است.

از آنجایی که بازار بالای 200 اینچ در حال حاضر توسط نمایشگرهای LED با فاصله پیکسلی کوچک P1.2~2.5mm سنتی اشغال شده است و اندازه کمی کوچکتر عمدتاً محصولات تلویزیون LCD 98 اینچی است، حداقل قیمت فعلی کمتر از 3000 دلار است و جلوه نمایشگر نیز نسبتاً خوب است. نمایشگر LED با فاصله پیکسلی ریز در بازار 98 اینچی با LCD رقابت دشواری دارد.

با این حال، اندازه نمایشگر صفحه نمایش LCD در شکستن محدودیت 100 اینچی دشوار است. رقبای سنتی برای نمایشگرهای 100-200 اینچی عمدتاً نمایشگرهای پروژکتور هستند - با این حال، صفحه نمایش های بزرگ LED با فاصله پیکسلی ریز عملکرد بصری بهتری را در شرایط روشن تر “نوری” دارند.

اکثر بازارهای 100-200 اینچی شامل اتاق های کنفرانس، تجاری، تبلیغاتی و سایر سناریوها هستند که به شرایط روشنایی بهتری نیاز دارند.

و در بازار 100-200 اینچی، نمایشگرهای LED با فاصله پیکسلی کوچک نیز با نیاز به مقایسه وضوح PPI با نمایشگرهای LCD مواجه هستند.

از آنجایی که کاربرد 100-200 اینچی با نزدیکترین فاصله دید 3-7 متر یا حتی فاصله دید نزدیکتر مطابقت دارد. فاصله دید نزدیکتر کیفیت تصویر را تضمین می کند، اما همچنین به “وضوح PPI بالاتر” نیاز دارد، یعنی به فاصله پیکسلی کوچکتر نیاز دارد.

به عبارت ساده، LCD های 75-98 اینچی در حال حاضر به وضوح 4K دست یافته اند. وضوح صفحه نمایش های LED با کیفیت بالا 100+ نمی تواند خیلی بد باشد.

شاخص P0.7 می تواند وضوح 4K را در یک صفحه نمایش 120 اینچی+ ارائه دهد، که دقیقاً وضوح برنامه های صوتی و تصویری فعلی است و بزرگتر از یک LCD 98 اینچی است.

در این راستا، یک قیاس این است که فاصله پیکسلی فعلی تلویزیون های LCD اصلی بین 0.3 تا 0.57 میلی متر است. می توان دید که فاصله صفحه نمایش LED با فاصله پیکسلی کوچک P0.7 میلی متر می تواند بهتر تجربه کاربرد مانیتورهای LCD را متصل کند و محصولات متمایزی را در اندازه های بزرگتر 100-200 اینچ ارائه دهد.

بنابراین، از تقاضای بازار برای اندازه و وضوح، می توان دید که P0.7 به شاخص اصلی نسل بعدی برای صفحه نمایش های LED با فاصله پیکسلی میکرو تبدیل خواهد شد.

اما توسعه بازار نمایشگر 100-200 اینچی P0.7 به قیمت های بهتری نیاز دارد. در این راستا، LED های با فاصله پیکسلی کوچک به طور فزاینده ای از طریق انباشت تجربه مداوم و بهبود تدریجی فرآیند محصول به نتایجی دست می یابند. به ویژه در سه سال گذشته، محصولات P0.9 به موفقیت خاصی در بازار بالا رده دست یافته اند و قیمت حدود 30٪ کاهش یافته است. تحلیلگران صنعت معتقدند که انتظار می رود محصولات P0.7 با همان قیمت محصولات P0.9 قبلی باشند.

صنعت انتظار دارد که در دو سال آینده، زنجیره صنعت بالادستی نمایشگرهای LED از جمله تراشه های mini LED و غیره، به میزان زیادی بهبود یابد و سطح فناوری محصول و فرآیند تولید نیز به طور قابل توجهی بهبود یابد. بازار صنعت با یک دور امکان کاهش قیمت مواجه است. این نیز یک “زمان مطلوب” برای چیدمان نسل جدید محصولات “فاصله پیکسلی P0.7” است.

کاربرد 100-200 اینچی یک “سناریوی جدید” است که فناوری صنعت و کنترل هزینه را آزمایش می کند.

البته، شرکت های مختلف نیز برای برجسته کردن مزایای محصول خود، تنظیماتی انجام خواهند داد: به عنوان مثال، به منظور کاهش هزینه ها و مشکلات، تولیدکنندگان می توانند محصولات 136 اینچی 4K را با فاصله پیکسلی کمی بزرگتر ارائه دهند. یا وضوح 4K را برای محصولات با اندازه کوچکتر ارائه دهند، مانند سامسونگ The Wall از فاصله پیکسلی 0.63 میلی متری استفاده می کند.

چالش های نمایشگر با فاصله پیکسلی P0.7 چیست؟

هزینه بالاتر

اولین مورد هزینه است. اما بزرگترین چالش نیست.

این به این دلیل است که P0.7mm باید یک نمایشگر رده بالا باشد و این مشتریانی هستند که عملکرد را به عنوان اولویت در نظر می گیرند. این درست مانند هر نسل از محصولات LED با فاصله پیکسلی کوچک است که “وارد بازار بالا رده می شوند” و به سرعت شناخت بازار را به دست می آورند. از منظر هزینه، برای نمایشگرهای P0.7 در ابتدا شروع به گسترش در بازار بالا رده چندان دشوار نیست.

فناوری تولید نابالغ

در مقایسه با P1.0، تعداد اجزای هر واحد سطح نمایشگر P0.7 دو برابر شده است. با این حال، اگرچه می توان از تجربه فنی انباشته شده توسط محصولات P0.9-P1.0 قبلی استفاده کرد، اما به چالش های جدیدی برای مشکلات ناشناخته نیز نیاز دارد. صنعت هنوز در مراحل اولیه فناوری بالغ برای تولید کارآمد محصولات نمایشگر P0.7mm است.

فاصله پیکسلی کمی متفاوت، بدون استاندارد

علاوه بر چالش های فنی هزینه و فرآیند تولید، چالش دیگر برای محصولات P0.7 این است که فاصله گذاری استانداردسازی دشوار است.

کاربرد 100-200 اینچی اغلب یک “صفحه نمایش همه کاره” است تا یک پروژه اتصال، به این معنی که شرکت های صفحه نمایش بزرگ LED باید “الزامات اندازه کاربردی” متعارف را پیدا کرده و آنها را با قابلیت های فنی ترکیب کنند تا چیزی شبیه به: وضوح 4K، 120 اینچ، 150 اینچ، 180 اینچ، 200 اینچ و سایر اندازه های واحد ثابت، اما تراکم فاصله پیکسلی متفاوت است.

در نتیجه، واحدهای 110/120/130 اینچی به ظاهر مشابه نیاز به استفاده از یک “ساختار فناوری فرآیند قابل تنظیم پویا” دارند که با استاندارد فاصله پیکسلی P0.7 در نوسان است.

مواجهه با رقابت مستقیم از تامین کنندگان LCD تجاری یا پروژکتورهای سنتی

علاوه بر این، در بازار نمایشگر LED با فاصله پیکسلی میکرو بین 100-200 اینچ، شرکت های صفحه نمایش LED با فاصله پیکسلی کوچک نیز باید با چالش های رقابت از شرکت هایی که از صفحه نمایش های بزرگ تجاری LCD سنتی به عنوان محصولات خود استفاده می کنند، مواجه شوند.

در بازار LED با فاصله پیکسلی کوچک قبلی، شرکت های صفحه نمایش بزرگ LED با همتایان خود رقابت می کردند، اما اکنون باید دامنه رقابت را تقریباً به کل بازار نمایشگر تجاری گسترش دهند. حتی باید با فشار رقابتی محصولات TFT-MINI/MICOR LED که توسط BOE و Huaxing Optoelectronics راه اندازی شده اند، مواجه شود.

تامین کنندگان مرتبط نمایشگر COB

سامسونگ

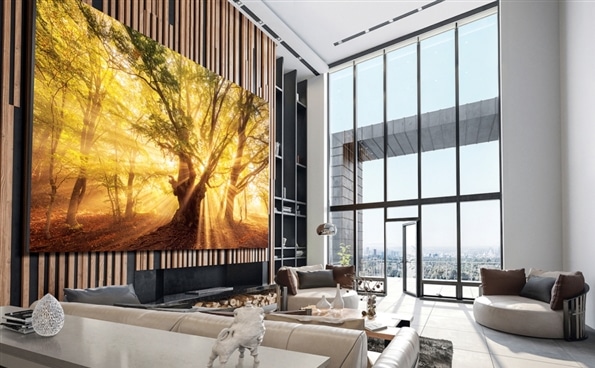

سامسونگ در سال 2022 یک The Wall جدید را راه اندازی کرد، از جمله یک مجموعه تلویزیون Micro LED 4K 110 اینچی و یک صفحه نمایش غول پیکر 8K 220 اینچی.

کل تلویزیون Micro LED 110 اینچی از یک برد ماژول پیکسلی فوق العاده کوچک P0.63 در یک بسته بندی COB flip-chip کامل استفاده می کند. وضوح صفحه نمایش فوق العاده با کیفیت 4K است، روشنایی 800 نیت و بالاتر است و مقدار طیف رنگی 120٪ است. ضخامت فقط 24.9 میلی متر است.

صفحه نمایش غول پیکر 8K 220 اینچی از چهار پنل 4K 110 اینچی تشکیل شده است.

The Wall از فناوری Micro LED استفاده می کند که همچنین دارای ویژگی های خود نوردهی است. روشنایی اوج این تلویزیون می تواند به 2000 نیت برسد، تن سفید روشن تر است، سیاه عمیق تر است و رنگ طبیعی واقع بینانه تر است. سامسونگ دو گزینه پیکسلی 0.63 و 0.94 را ارائه می دهد.

نرخ تازه سازی می تواند به 120 هرتز برسد، از HDR10 و HDR10+ پشتیبانی می کند و حداکثر روشنایی 2000 نیت است. علاوه بر این، پردازنده Micro AI که در تلویزیون The Wall 2022 تعبیه شده است، از عمق رنگ 20 بیتی پشتیبانی می کند، می تواند هر ثانیه از محتوا را در زمان واقعی تجزیه و تحلیل کند و کیفیت نمایش تصویر را بهینه کند و در عین حال نویز را حذف کند.

در سال 2018، سامسونگ یک تلویزیون 4K غول پیکر به نام “The Wall” را در CES رونمایی کرد. بر اساس آخرین فناوری صفحه نمایش MicroLED سامسونگ، اندازه آن به 146 اینچ می رسد و برای سینماها طراحی شده است. بزرگترین نکته برجسته آن صفحه نمایش Micro LED 146 اینچی نیست، بلکه “مدولار بودن” است.

لیارد

در 30 ژوئن 2022، کنفرانس راه اندازی جهانی محصول جدید Leyard به طور رسمی سری “Lead Black Diamond” فناوری Micro LED و محصولات جدید را منتشر کرد.

محصولات سری Leyard Black Diamond Diamond برتر جهان از پیشرفته ترین فناوری نمایشگر Micro LED استفاده می کنند. این محصولات شامل محصولات جدید P0.9-P1.8 و همچنین محصولات نمایشگر Nin1 Micro LED زیر P1.0 می شوند که 80٪ محصولات با فاصله پیکسلی کوچک داخلی را پوشش می دهند.

این سری از محصولات از پیشرفته ترین فناوری flip-chip و بسته بندی Micro LED استفاده می کنند، با پایداری بالا و قابلیت اطمینان بالا (برای حل مشکل کرم ها)، کنتراست 3 برابر افزایش یافته است، روشنایی 1.5 برابر افزایش یافته است، یکنواختی بهتر است و انرژی فناوری جامع و مزایای محصول مانند مصرف کمتر و عملکرد هزینه بالاتر (نزدیک به قیمت لامپ های سیم طلایی).

در همان زمان، Leyard با موفقیت از تنگنای هزینه انتقال عظیم زیر فاصله پیکسلی میکرو P1.0 غلبه کرد، محصولات نمایشگر Micro LED را با عملکرد هزینه بسیار بالا راه اندازی کرد و خط تولید Micro LED را از برنامه های کاربردی رده بالا به بازار فراگیر (فاصله پیکسلی میکرو تا فاصله پیکسلی کوچک، داخلی به فضای باز) منتقل کرد تا به پوشش جامع محصول دست یابد. در آینده، محصولات COG، POG و MiP نیز با شما ملاقات خواهند کرد.

تحت تأثیر عوامل متعددی مانند بهبود بازده، زنجیره صنعتی روان، افزایش تبلیغات کانال، افزایش شناخت برند و ارتقای مشترک تولیدکنندگان جهانی، صنعتی سازی Leyard Micro LED سرعت گرفته است، راندمان تولید انبوه به طور قابل توجهی بهبود یافته است و هزینه محصول کاهش شدیدی داشته است و الگوی جنگ قیمت را شکسته است.

سدر

در 8 ژوئن 2022، Cedar Electronics اولین محصولات سری کریستال جادویی COB full-flip-chip و محصولات سری آبسیدین در سطح جهانی را در گوانگژو راه اندازی کرد.
این کنفرانس آخرین دستاوردهای فناوری flip-chip COB را گرد هم آورد و محصولات جدید قدرتمند جدیدی مانند سری فانتوم و سری آبسیدین که توسط Cedar Electronics راه اندازی شده اند، همگی رونمایی شدند - تلویزیون فوق العاده نمایشگر مستقیم Mini LED 4K 75 اینچی، صفحه نمایش 4*4 با وضوح نمایشگر استاندارد 55 اینچی، دستگاه همه کاره کنفرانس هوشمند 4K 130 اینچی، صفحه نمایش لمسی هوشمند 4K 138 اینچی، نمایشگر 2K با فاصله پیکسلی 0.9 میلی متری آبسیدین جدید و غیره.

سری Phantom یک محصول پرفروش است که توسط Cedar Electronics در زمینه نمایشگر “فوق العاده با کیفیت سبز” راه اندازی شده است. این محصول تعدادی از طرح های قابل اعتماد را ادغام می کند، یک تراشه ساطع کننده نور با اندازه بزرگ را اتخاذ می کند و دارای یک نمایشگر منبع نور سطحی است که به طور موثر تابش نور را کاهش می دهد و مویر را سرکوب می کند. . این سری از محصولات دارای چهار فرم محصول است: واحد نمایشگر استاندارد LED 55 اینچی، 60 اینچی، 65 اینچی، دستگاه همه کاره کنفرانس 4K، تلویزیون فوق العاده 4K و پنل نمایشگر استاندارد. و فناوری “ضرب پیکسل”، می تواند اطلاعات تصویر غنی تری را به کاربران ارائه دهد، تجربه درک محتوا را تا حد زیادی بهبود بخشد و کنترل دقیق هزینه های جامع را از طریق تولید ناب به دست آورد. در حال حاضر، سری Phantom به تولید انبوه و عرضه COB با فاصله پیکسلی میکرو P0.4-P1.2، پوشش وضوح فوق العاده با کیفیت 4K/8K و گسترش وضوح بالاتر، طرح بندی کامل 55 اینچ-330 اینچ دست یافته است، این محصول منتشر شده است. نشان می دهد که Xida Electronics قبل از صنعت وارد مرحله تولید انبوه “محصولات فوق العاده با کیفیت با فاصله پیکسلی میکرو” شده است.

LEDMan

Ledman در سال 2021 محصولات سری صفحه نمایش غول پیکر Ledman 110 اینچی/138 اینچی مناسب برای استفاده خانگی را منتشر کرد و در سال 2022 محصولات 163 اینچی را منتشر کرد و به طور فعال در حال استقرار مسیر نمایشگر خانگی درجه مصرف کننده Micro LED است.

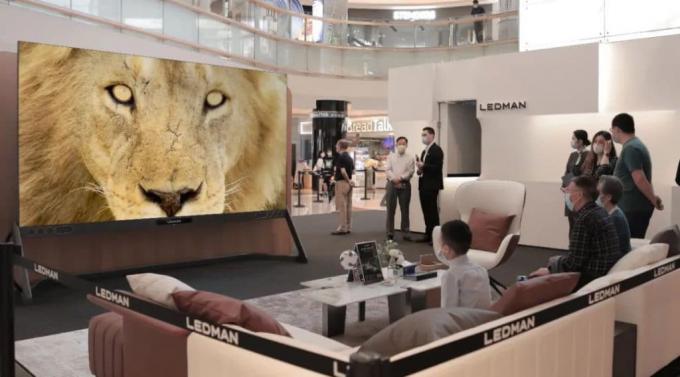

در 16 آوریل 2022، Ledman محصولات صفحه نمایش غول پیکر فوق العاده با کیفیت 138 اینچی و 165 اینچی را به Yitian Holiday Plaza، OCT، منطقه نانشان، شنژن آورد. این همچنین اولین نمایشگاه فروشگاه پاپ آپ آفلاین صفحه نمایش غول پیکر LEDMAN در جهان است.
